PurAID^® Portal

Rövid bemutatás

A PurAID^® Portal a Puraset Kft. által fejlesztett PurAID^® univerzális mobil víztisztítóihoz készített távfelügyeleti rendszer. Segítségével az egyes állomások a világ bármely pontjáról egy böngésző segítségével felügyelhetőek. Sőt, emellett paraméterezési és azonnali beavatkozási lehetőséget is biztosít. Az SMS és e-mail értesítések bekapcsolásával azonnal értesülhet azokról az eseményekről, amik beavatkozást igényelnek. Moduláris felépítésének hála könnyen áttekinthető.

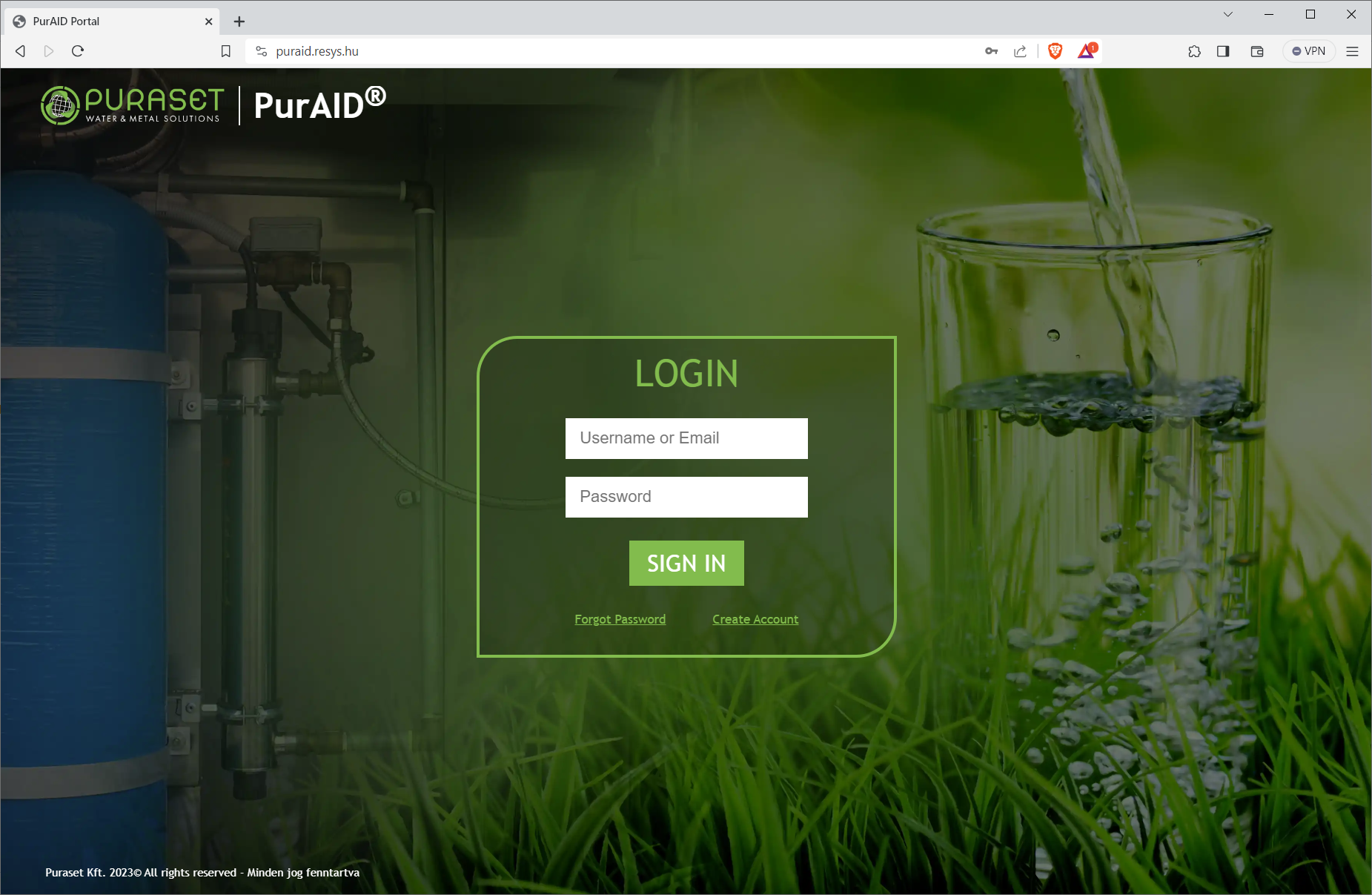

Bejelentkezés

A felület a puraset.hu/puraid címen érhető el. A betöltődés után a bejelentkező oldal fogadja:

Amennyiben már regisztrált, kérem adja meg a belépéshez szükséges adatait. Ellenkező esetben kattintson a Create Account gombra, adja meg adatait és kattintson a Create gombra. A regisztráció megerősítéseként, ha adott meg e-mail címet, akkor egy üzenet várja majd a postafiókjában.

Megjegyzés

Bejelentkezéshez használhatja felhasználónevét, illetve e-mail címét is.

Figyelem

Ha elfelejtette jelszavát, kattintson a Forgot Password linkre, majd a megjelenő ablakban adja meg e-mail címét. A kapott üzenetben található linkre kattintva megadhatja új jelszavát. Ha a regisztráció során nem adott meg e-mail címet, akkor keresse kapcsolattartóját, aki segít önnek az elérés helyreállításában.

A regisztráció után frissen bejelentkezve feltehetően egy üres ablak fogadja majd. Kérem ne ijedjen meg, kapcsolattartójának kell engedélyeznie a hozzáférését az Ön által kezelt berendezés(ek)hez.

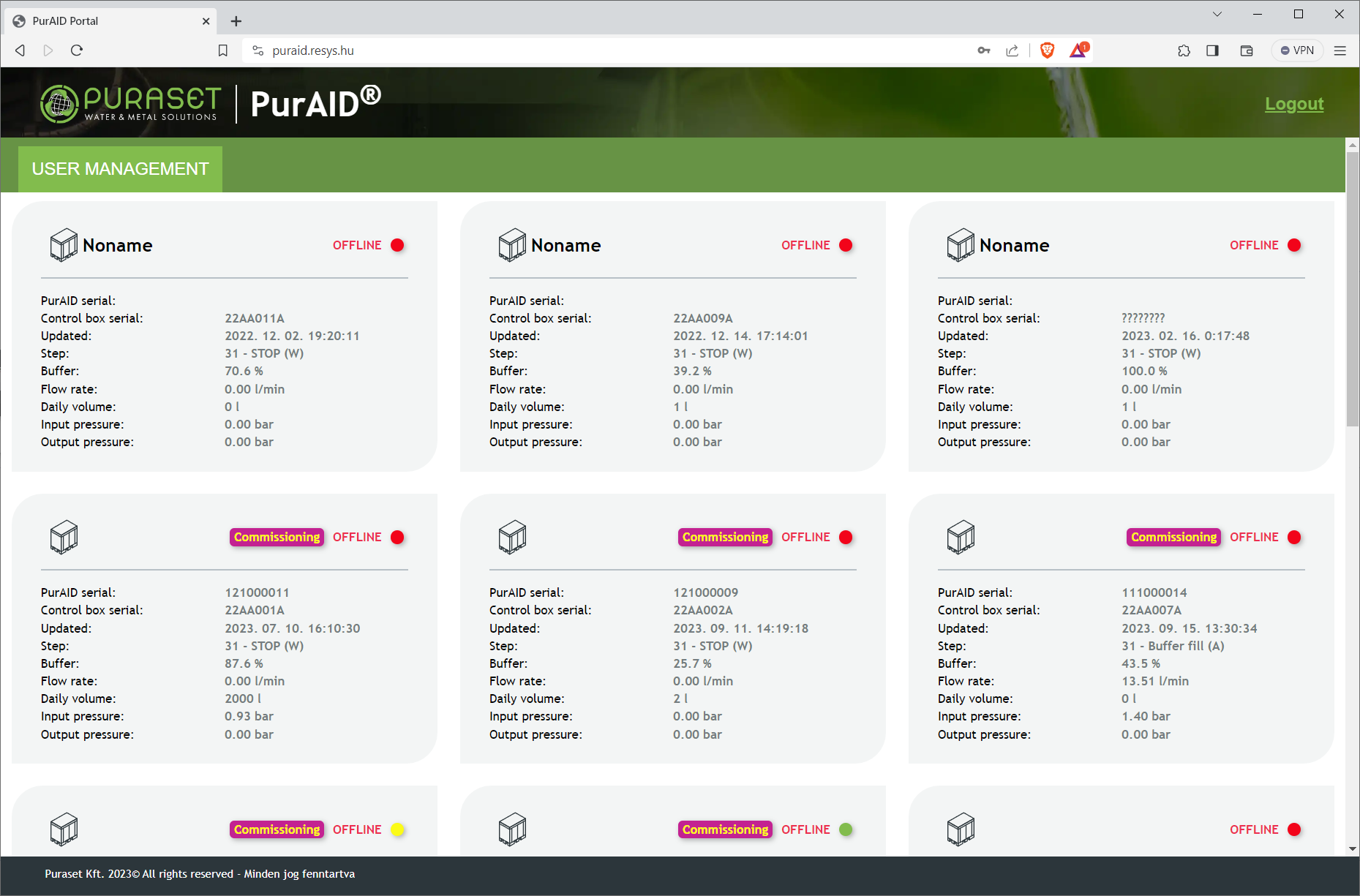

Áttekintés

Attól függően, hogy hány berendezést üzemeltet, a következőhöz hasonló látvány fogadja bejelentkezés után:

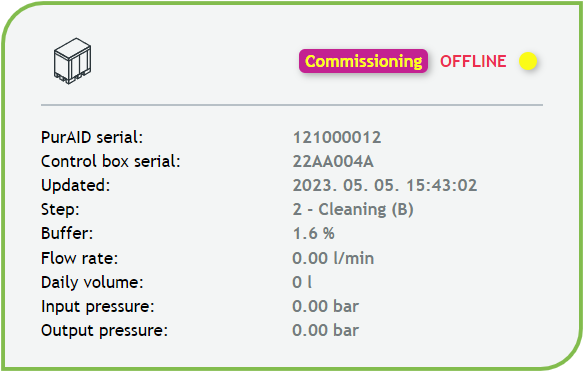

A megjelenő keretek egy-egy berendezést szimbolizálnak, és annak pillanatnyi állapotát jelenítik meg. A fejlécen látszik a berendezés elnevezése, ha már beállításra került. A Commissioning felirat jelenik meg, ha a beüzemelés aktív, tehát az automata üzem felfüggesztésre került. Az online/offline feliratok jelzik, hogy elérhető-e a berendezés a hálózaton.

Megjegyzés

Ha itt az offline felirat olvasható, akkor a megjelenített adatok nem frissek, az utolsó állapotot mutatják, amikor az egység még elérhető volt. Ilyen állapotban a módosítások sem érvényesülnek.

A jobb oldalon látható kör az állapot gyors felmérésére szolgál:

• Zöld: üzemkész
• Sárga: figyelmeztetés aktív
• Piros: nem üzemkész

A fennmaradó terület pár fontosabb azonosító és információ megjelenítésére szolgál.

• PurAID serial: a tisztító azonosítója
• Control box serial: a tisztító vezérlőrendszerét azonosítja
• Updated: az állomás utolsó bejelentkezésének időpontja
• Step: azt mutatja, hogy a tisztító milyen funkciója aktív
• Buffer: a tisztított víz puffer telítettségét mutatja százalékosan
• Water yield: a tisztítóban a szűrők előtt elhelyezett vízóra által mért hozam l/perc mértékegységgel
• Daily volume: a tisztító által éjfél óta kiadott tisztított víz mennyisége literben
• Input pressure: a tisztító bemenő oldalán mért nyomás [bar]
• Output pressure: a tisztító kimenő vezetékében mért nyomás [bar]

A kereteken kattintva az adott berendezés kezelőfelülete jelenik meg.

Felhasználókezelés

Az áttekintő felületről érhető el a User Management gomb megnyomásával. Általános jogú felhasználók csak a saját adataikat módosíthatják. Az e-mail cím, a teljes név és a jelszó megváltoztatása lehetséges.

Az adminisztrátorok az összes felhasználó adatait látják és módosíthatják. Módosíthatják a hozzárendelési listát, ami megadja, hogy melyik felhasználó melyik egységekhez férhet hozzá. Felhasználó módosítása a ceruzát ábrázoló gombbal lehetséges. Felhasználó törléséhez nyomja a szemetest ábrázoló gombot. Új felhasználó az ADD USER gombbal hozható létre.

Víztisztítók kezelése

Az áttekintő képről egy egység kiválasztása után annak kezelőfelületére juthat. Itt öt csoportban láthatók a funkciók, amik közt a felül látható füleken kattintva mozoghat.

• Online data: Itt az egység minden pillanatnyi adata látható és elérhető bizonyos mérések idődiagramja is. Amikor a tisztító meghibásodás miatt leáll, ezen az oldalon jelenik meg a hibák törlésére szolgáló gomb. Megfelelő jogosultság birtokában lehetőség van a tisztítót egy adott lépésbe kapcsolni (Change Step).
• Alarms: riasztások és állapotváltozások naplózására szolgál
• Settings: minden, a víztisztító működését befolyásoló paraméter és beállítás látható és módosítható innen
• Daily data: az online tisztítók minden éjfélkor elküldik a nap során összegzett mennyiségeket, ezek megjelenítésére szolgál ez a felület
• Maintenance management: a víztisztító alkatrészeinek katalógusa ez, ami lehetőséget ad a szervizelés naplózására

A mérések és állapotadatok logikai összefüggések alapján nagyobb csoportokba rendezve, dinamikus objektumokként jelennek meg. Erre a reszponzivitás érdekében van szükség, hogy a megjelenítő képernyő méretétől függetlenül a lehető legátláthatóbb felületet tudjuk prezentálni. Emiatt készülékről-készülékre az elrendezés változik, viszont így egy mobiltelefonon is szinte teljes értékű felületet kapunk.

Online adatok

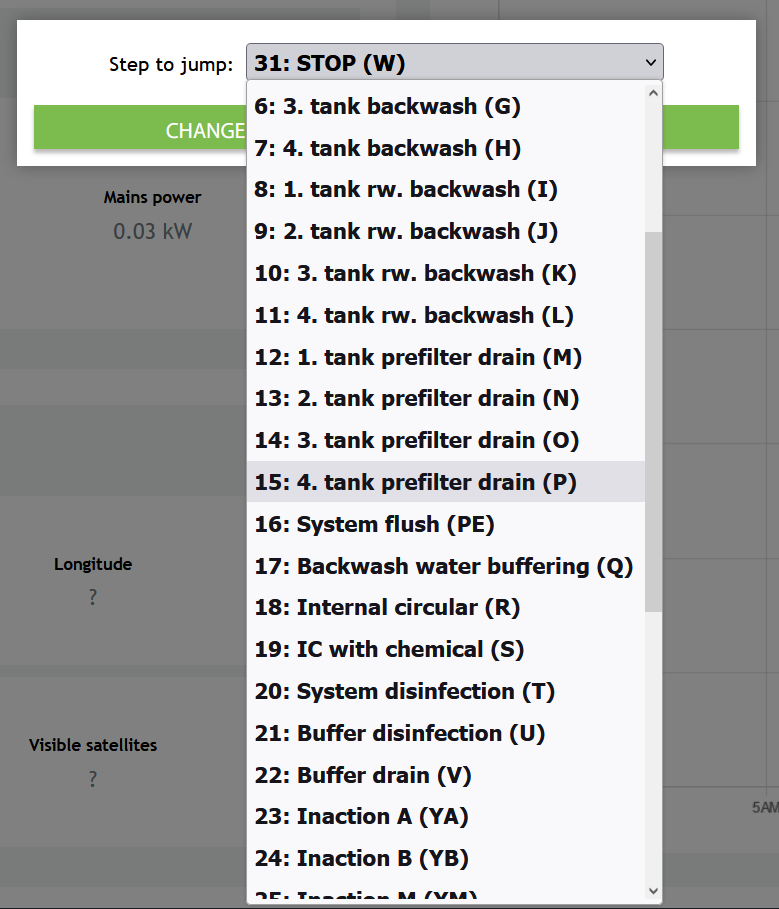

A státusz mezőben a tisztítással kapcsolatos információk láthatók. A Change step gomb segítségével a tisztító utasítható arra, hogy egy másik állapotra ugorjon. A megjelenő ablakban a kívánt lépés legördülő listából választható ki és a Change gombbal a parancs elküldhető. A művelet a Cancel gombbal az elküldés előtt megszakítható.

Megjegyzés

A parancs csak akkor lesz sikeres, ha az adott tisztító online állapotban van.

A hőmérséklet és elektromosság mezőben az elektromos hálózat adatai, valamint a tisztító belsejében elhelyezett hőmérsékletmérő berendezés adatai láthatók.

A pozíció mező a víztisztítóba telepített GPS vevő adatait jeleníti meg. A megjelenítés térképen gomb segítségével a koordináták által megadott helyre navigálhat. Csak akkor jelenik meg, ha az állomás már legalább egyszer küldött pozíció-adatokat.

Ha a víztisztító napelemes tápellátással ellátott, akkor a napelemes táplálás mező is láthatóvá válik, ami az akkumulátorok, a töltésvezérlő és az inverter állapotát jeleníti meg.

A grafikon mezőben a fontosabb mérések időbeli alakulása követhető nyomon. A bal oldalon látható az elérhető mérések listája, valamin a grafikonjukhoz rendelt színek. Felül lehetőség van a megjelenített időintervallum kiválasztására. A kezdő időpont határozza meg az X tengely bal oldalának értékét. Ha a kiválasztási mód óra, akkor a kiválasztott napon a start mezőben kiválasztott óra kerül a tengely bal oldalára és a görbe átfogása a periódus mezőben megadott számú óra lesz. Ha a kiválasztási mód nap, akkor a kiválasztott napon nulla órától a periódus mezőben megadott számú nap adatai lesznek megjelenítve.

Megjegyzés

72 óra, vagy 7 nap adatai jeleníthetők meg egyszerre.

Megjegyzés

Az egyes görbék megjelenítése kikapcsolható a nevükön történő kattintással. Ilyenkor a név áthúzva jelenik meg. Újabb kattintás hatására a görbe újra látható lesz.

Az állomás információi keret az utolsó. Itt a tisztító részegységeinek pillanatnyi állapota látható. A táblázat négy oszlopot tartalmaz. Az első a berendezés nevét, a második az üzemállapotát, a harmadik az üzemkészségét és a negyedik sebességét tartalmazza. Az üzemállapot egy szelep esetén a nyitott illetve zárt helyzetet, míg egy szivattyú esetén az üzemel és áll állapotokat jelezheti. A üzemkészséget az alapján állapítja meg az állomás, hogy a vezérelt részegység reagál-e a vezérlési jelekre és amennyiben nem, hibát jelez és leállítja a tisztítást. A sebesség mezőben, ahol ez értelmezhető, mint például a vegyszeradagoló szivattyúk esetén az adagolási sebesség, vagy az öblítő szivattyú esetén az üzemelési frekvencia jelenik meg.

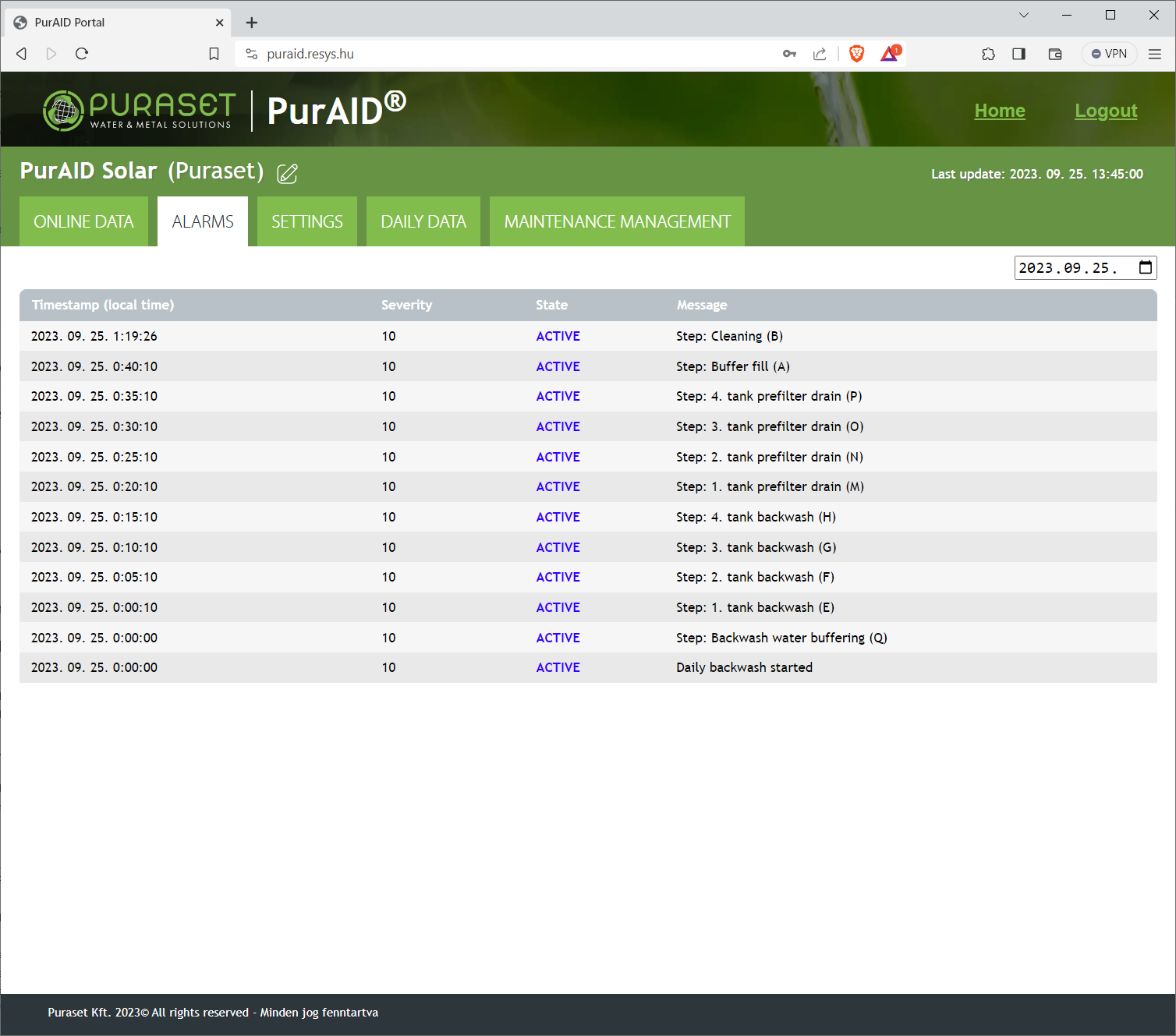

Események

A tisztítók bizonyos eseményről azonnal értesítik a központi szervert, amiket az naplóz. Ez az oldal lehetőséget biztosít ezen események megjelenítésére. Egyszerre egy nap eseményei láthatóak. A jobb felső sarokban található dátumválasztó mezővel választhatja ki a kívánt napot.

Megjegyzés

Az események fordított időrendi sorrendben jelennek meg, a legfrissebb látható legfelül.

Az események egy táblázatban jelennek meg, ahol az első oszlop a bekövetkezés időpontja. A második oszlopban látható a súlyosság. Minél kisebb ez a szám, annál nagyobb jelentőségű az esemény. A működést gátló események esetében ez az érték 1. A figyelmeztetések esetén általában 5. Az informális események súlyossága 10. A harmadik mező az esemény állapotát mutatja, ugyanis mind a bekövetkezést, mind a megszűnést naplózza a szerver. Ha egy esemény állapota inaktív, akkor épp megszűnt az állapot. A negyedik oszlop tartalmazza az esemény leírását. Amikor például egyik üzemmódból egy másikba vált a tisztító, az üzenet oszlop a váltás tényét és az új üzemmódot jeleníti meg.

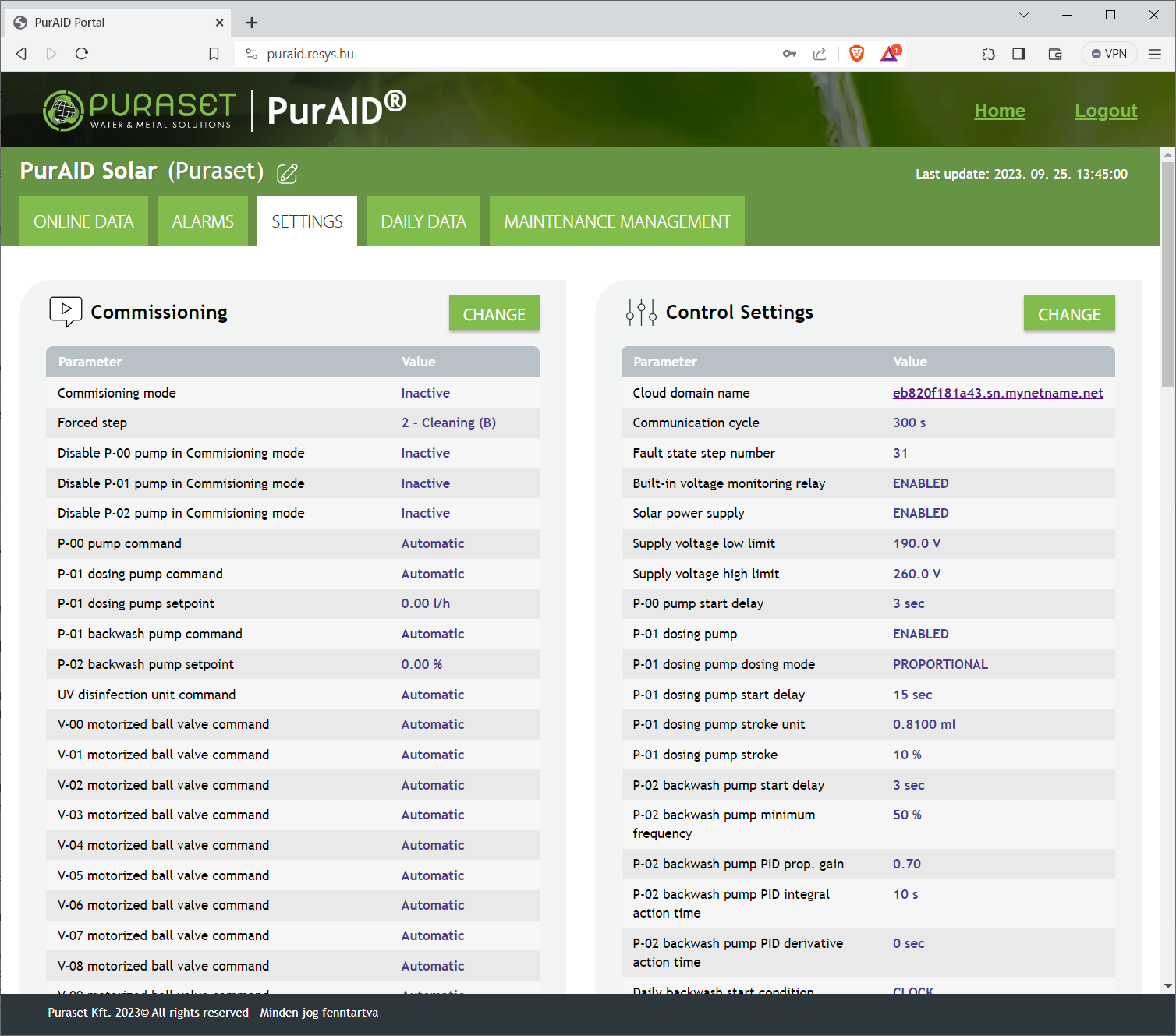

Beállítások

Mint az online adatok oldalon, itt is modulokra osztva láthatóak a beállítások. A modulok jobb felső sarkában található módosít gomb segítségével szerkesztés üzemmódba léphet. Ebből az üzemmódból vagy az elfogad gombbal, a módosításokat elfogadva, vagy a megszakít gombbal a módosítások elvetve léphet ki. Szerkesztés üzemmódban a kijelzések beviteli mezőkké, rádiógombokká vagy jelölő négyzetekké változnak.

Beüzemelés

Figyelem

Beüzemelés üzemmódban a részegységek a távolról kiadott parancsnak megfelelően üzemelnek és egyik reteszfeltétel sem él. Kérem járjon el fokozott óvatossággal! Vegye figyelembe, hogy az adatok frissítése késleltetett és erősen függ az internetkapcsolat minőségétől!

Ez az üzemmód elsődlegesen a helyi beüzemelést támogatja és a lokális, helyi hálózaton elérhető kezelőfelülethez készült. Az üzemmódot aktiválva a tisztító azonnal a megadott kényszerítet üzemmódba lép. Ez egy legördülő menüből választható ki, ami a tisztító konfigurált lépéseinek listáját tartalmazza. Ha nem jelennek meg a lépések, az azt jelenti, hogy azokat még ki kell olvasni az állomásból. Mivel ez viszonylag nagy adatmennyiség, automatikusan nem történik meg.

Beüzemelés üzemmódban lehetőség van a szivattyúk tiltására. Ez azt jelenti, hogy vezérlési lépéstől függetlenül nem lesznek elindítva. A következő szivattyúk tilthatók:

• P-00 kútszivattyú
• P-01 vegyszeradagoló szivattyú
• P-02 visszamosó/nyomásfokozó szivattyú

Amíg az üzemmód aktív, a tisztító részegységei a nevük mellett megjelenő rádiógombokkal vezérelhetők:

• Automata: A kiválasztott lépésben meghatározott üzemállapotba kerül.
• Táv: Távvezérlés üzemmódba kerül, de parancsot még nem kap. Üzemállapota nem változik meg. Például ha táv üzemmódba kapcsolás előtt nyitva volt, akkor nyitva is marad a szelep.
• Nyit/Indít: Szelep esetében nyitás parancs, más berendezés esetén bekapcsolás parancs.
• Zár/Leállít: Szelep esetében zárás parancs, más berendezés esetén kikapcsolás parancs.

A P-01 vegyszeradagoló és a P-02 visszamosó/nyomásfokozó szivattyúk esetében a távvezérlési alapjel is megadható. Az adagoló szivattyú esetében l/h mértékegységgel, a visszamosó szivattyú esetében a maximális teljesítmény százalékában.

A beüzemelés üzemmódot kikapcsolva a részegységek újra az automata program alapján lesznek vezérelve. A távoli parancsok kikapcsolása nem szükséges, azokat a vezérlés automatikusan törli, ha az automata üzemmód aktív.

Vezérlési beállítások

Ezek a beállítások a tisztító alapvető működését befolyásolják:

• Felhő DNS név: A tisztítóba épített LTE router gyártója által biztosított dinamikus DNS szolgáltatás által kiosztott név, amin keresztül az állomás elérhető, ha a mobil szolgáltató olyan címet oszt ami kívülről elérhető. Ezen a címen a tisztító helyi kezelőfelülete jelentkezik.
• Kommunikációs ciklus: Ez a paraméter határozza meg, hogy mi az a maximális idő, ami után az állomás bejelentkezik.
• Hiba állapot lépészáma: Ez az a lépés ami aktiválódik ha olyan állapot lép fel, ami a működést akadályozza.
• Beépített feszültség-figyelő relé: Olyan esetekben, amikor a betáplálás minősége nem megfelelő, kiiktatható a beépített feszültségfigyelő relé. Helyette ilyenkor a beépített multiméter által szolgáltatott feszültséget alapján generál hibajelzéseket a vezérlés, amihez megadható alsó és felső határérték.
• Napelemes betáplálás: Napelemes táplálás esetén kell aktiválni ezt a paramétert.
• Tápfeszültség alsó és felső határérték: Ha a multiméter által mért feszültség az itt megadott határokon kívül esik, akkor tápellátás hibát jelez a tisztító és a hiba állapot lépésbe lép.
• P-00 szivattyú indítás késleltetés: A szivattyú indítási parancsának késleltetése, hogy a szelepek átváltása befejeződhessen az indulás előtt.
• P-01 adagoló szivattyú engedélyezés: Vegyszeradagolás engedélyezése. Tiltott adagoló szivattyú esetén a vegyszerszintek figyelése is tiltásra kerül.
• P-01 adagoló szivattyú vezérlési mód: Fix adagolási mód esetén az áramlási sebességtől független, míg arányos adagolási mód eseten azzal arányos az adagolt mennyiség. Fix adagolás esetén a lépéshez megadott adagolási sebesség l/h mértékegységgel, ellenkező esetben ml/l mértékegységgel értelmezendő.
• P-01 adagoló szivattyú indítás késleltetés: A szivattyú indításának késleltetése, hogy az áramlási sebesség normalizálódhasson.
• P-01 adagoló szivattyú adagolási egység: Ez az érték a szivattyú típusától és beállításaitól függ. Ezt az adatot pontosan kell megadni, hogy a vezérlés megfelelő adagolási sebességet kalkulálhasson.
• P-01 adagoló szivattyú löket: A szivattyún megadott löket beállítást kell itt megadni. A vezérlés az adagolási sebesség kalkulálásához használja ezt az információt ezért pontos beállítása fontos.
• P-02 szivattyú indítás késleltetés: A visszamosó/nyomásfokozó szivattyú indításának késleltetése, hogy a szelep átváltása befejeződhessen.
• P-02 szivattyú minimum fordulat: A szivattyúk esetében a túl alacsony fordulat káros lehet, ezért a vezérlés nem üzemelteti azt az itt megadott értéknél alacsonyabb fordulatszámon.
• P-02 szivattyú szabályozási paraméterek: Vezérlési lépésenként megadható, hogy ez a szivattyú szabályozottan, vagy fix fordulaton üzemeljen. Ha a szabályozás aktív, akkor a kiválasztott jellemzőt igyekszik adott értéken tartani a vezérlés, amihez PID szabályozást használ. Ennek a paraméterei adhatóak meg itt.
• Napi visszamosás indítási feltétel: A napi visszamosás különböző feltételek alapján indítható: időpont, gyakoriság, nyomáskülönbség. A kiválasztás itt végezhető el. A kiválasztástól függően a következő paraméterek változhatnak.
• Napi visszamosás időpontja: Ha a visszamosás feltétele időpont, akkor itt a visszamosás időpontját kell megadni óra:perc formátumban.
• Napi visszamosás késleltetés: Ha a visszamosási feltétel késleltetés, akkor itt a visszamosási gyakoriságot kell megadni percben.
• Napi visszamosás nyomásesés: Ha a visszamosási feltétel nyomásesés, akkor itt a nyomásesési határértéket, és annak késleltetését kell megadni másodpercben.
• Napi visszamosás lépésszám: Meg kell adni, hogy melyik lépésbe kell ugrania a vezérlésnek a visszamosás elindításához.

Távadó beállítások

A technológia működéséhez szükséges mérések skálázási és hibakezelési paraméterei állíthatók itt be. Az első oszlop a mérés megnevezését tartalmazza. A skála minimum oszlopban kell megadni a távadó minimum kimeneti jeléhez tartozó fizikai mennyiséget. A skála maximum oszlopban kell megadni a távadó maximális kimeneti jeléhez tartozó fizikai értéket. A vezérlés a távadó által kiadott jelet leképezi egy értéktartományra, aminek minimum értéke 0, maximum értéke 27648. Ez a névleges mérési tartomány. A hiba határérték paraméterben megadott érték határozza meg, hogy a vezérlés mikor jelezzen hibát egy adott mérésre. Ha a nyers érték a minimum alatt, vagy a maximum felett van a beállított értékkel, és a hiba késleltetés paraméterben beállított idő letelik, akkor mérési hibát jelez a vezérlés. A hibás mérés kijelzése a felületen piros háttérrel jelenik meg, valamint a hiba ténye a napolóba is bejegyzésre kerül. A mérési hibák a tisztítási folyamat leállítását eredményezik.

A vízmennyiség mérése impulzusadós vízórával történik. A kapott impulzusokból kalkuláljuk a mennyiségeket és az áramlási sebességet is. Bár ez a megoldás pontos értékeket ad, a jelkövetés az analóg méréshez viszonyítva jóval lassabb. Ez azt jelenti, hogy a kalkulált áramlási sebesség értéke, amikor a tisztítás leáll és a valóságban nulla, a kijelzés szerint még másodpercekig nullától eltérő, folyamatosan csökkenő érték, ugyanis két impulzus között eltelt időből kalkuláljuk azt. Hogy a kalkuláció pontos legyen, az FT-01 impulzusegység paraméterben meg kell adni, hogy a mérő mekkora átfolyt mennyiség után ad ki egy impulzust. Ezt az értéket m³-ben várja a vezérlés.

Telefonszámok és e-mail címek

Ezen az oldalon kezelhetők a riasztáshoz használt telefonszámok és e-mail címek is. Ezek esetében nem szerkesztés gomb, ha nem hozzáadás gomb látható, amíg a maximális számú elem nem került hozzáadásra. Ezután elemenként van lehetőség a számok és e-mail címek kezelésére. Az első oszlop a sorszámot tartalmazza. A második oszlop tartalmazza a telefonszámot, vagy az e-mail címet. A harmadik oszlopban található jelölőnégyzet szolgál a kiválasztott bejegyzés engedélyezésére. Ha ez nem aktív, akkor az adott elérhetőségre nem küld riasztásokat a rendszer. Az utolsó mező a szerkesztés gombot tartalmazza. Ez megnyomva az adott sor szerkesztése megkezdődik. A szerkesztés a kész és a megszakít gombokkal fejezhető be. Míg előbbi esetben a módosítás azonnal kiküldésre kerül, utóbbi esetben a módosítás nem hajtódik végre.

Megjegyzés

Módosítás elküldésekor a módosításra szolgáló gombok színe szürkére változik és inaktívvá válnak. A rendszer egyszerre egy paraméter módosítását engedélyezi és újabb módosítás nem hajtható végre addig, amíg az állomás nem igazolta vissza a módosítást. Ha az állomás nem elérhető, akkor 5 perc után a tiltás megszűnik. Sajnos erről nem tudunk visszajelzést küldeni. Az sem biztos, hogy a módosítás nem érvényesült, lehet, hogy a válasz nem érkezett meg időben. Mindenesetre, ha a küldés szokatlanul sokáig tart, akkor azt későbbi időpontban érdemes újra elküldeni. Ehhez nyomja meg a szerkesztés gombot, majd a paraméter módosítása nélkül nyomja meg a kész gombot. Ez egy újabb küldést generál.

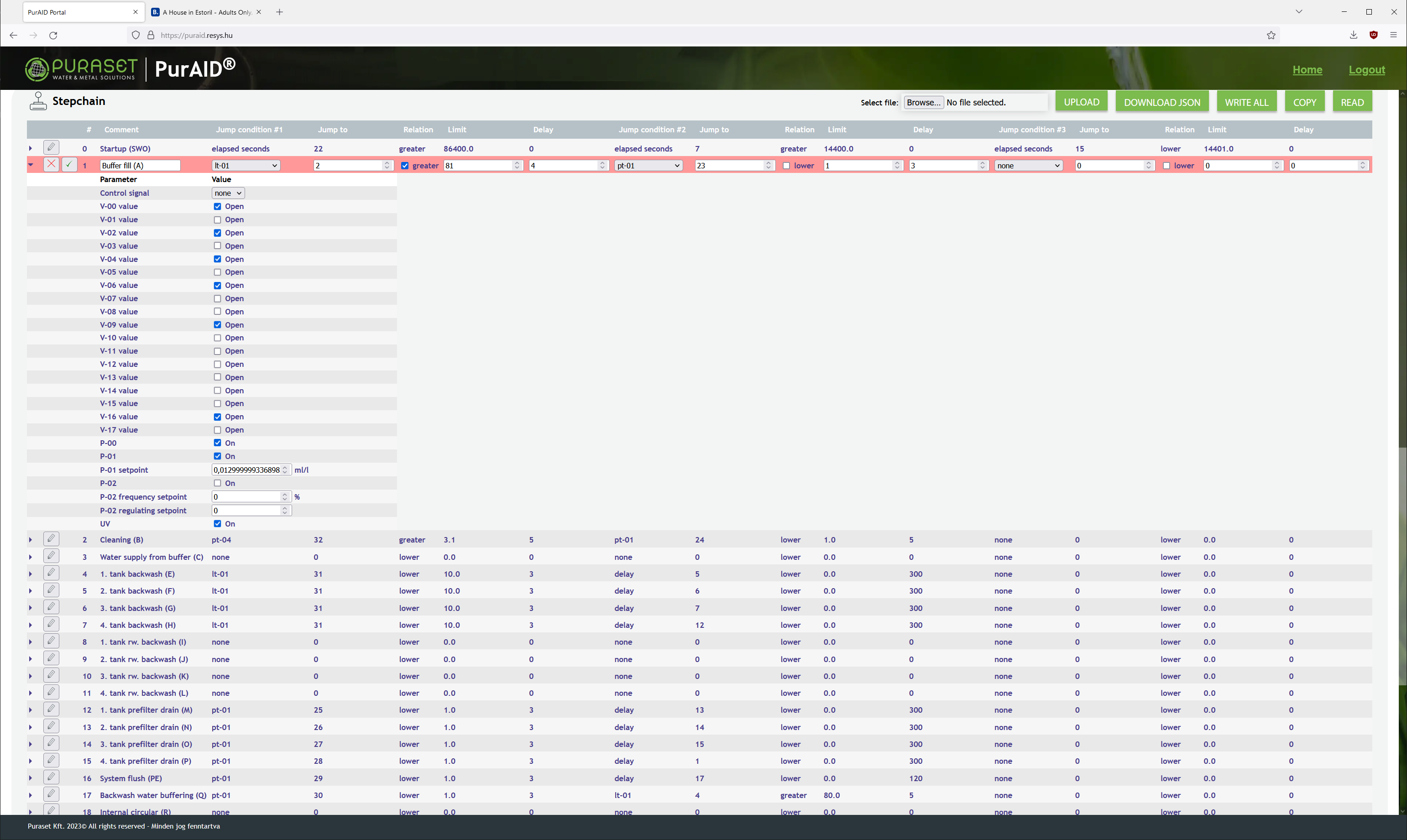

Lépéslista

Ez a modul tartalmazza a tisztító működését meghatározó programot. Az egyes lépésekben üzemelő/működő berendezéseket, azok alapjeleit, és a feltételek leírását, amik alapján másik lépésbe kerül a rendszer.

A lépéslista elemeinek közös és egyenkénti kezelésére is vannak lehetőségek. A fejlécen látható gombok funkciója:

• Feltöltés: A fájl kiválasztása mezőben megadott fájl tartalmát feltölti és abból kiolvassa a lépéslistát. A kiválasztott fájlnak JSON formátumúnak kell lennie és meg kell felelnie a formai követelményeknek. Töltse le az aktuális listát és azt módosítsa, hogy a formátum biztosan megfelelő legyen! A feltöltött lista csak az a felhőben tárolt listát írja felül, nem töltődik le automatikusan a tisztítóba.
• JSON letöltése: A felületen látható lépéslista letöltése JSON formátumban.
• Összes kiírása: A felületen látható lépéslista minden elemének kiírása a tisztító vezérlőrendszerébe. Ez visszaállíthatatlanul felülírja annak beállításait.
• Másolás: A gombot megnyomva megjelenik egy ablak, ahol kiválaszthat egy másik tisztítót, amennyiben több is tartozik a felügyelete alá, és átmásolhatja annak lépéslistáját. Az átmásolt lista csak a felületen jelenik meg, a készülékbe nem töltődik le automatikusan.
• Kiolvasás: A gomb hatására a tisztító vezérlőrendszeréből feltöltődik annak aktuális lépéslistája, felülírva a felületen jelenleg látható listát.

Figyelem

A lépéslista, úgy ahogy az összes többi paraméter is, a tisztító helyi felületén keresztül is módosítható. Helyi módosítás esetén a módosítások automatikusan feltöltődnek a felhőbe is. Ennek ellenére az online látható lista lehet üres, ugyanis az első beüzemelést követően az SD kárgyáról betöltött lista nem töltődik fel automatikusan, csak a módosítások. Bizonyos funkciók működéséhez szükséges a lista feltöltése, mint például a másik lépésre ugrás, vagy a beüzemelés üzemmód kényszerített lépésének kiválasztása. Ezek a funkciók a feltöltött lépéslistából veszik a lépéseket.

A lépéslista egy táblázat formájában jelenik meg. A sorok elején látható háromszögre kattintva a lépés részletes adatai megjeleníthetők. A táblázat oszlopainak jelentése:

• Megjegyzés: A lépés szöveges leírása.
• Minden lépésben három ugrási feltétel áll rendelkezésre, hogy másik lépésbe ugorjon a vezérlés:
  • Ugrási feltétel: Mérések, események és időzítők használhatók feltételként.
  • Lépészám: Lépésszám, amire ugrani kell, ha teljesül a feltétel.
  • Viszony: Összehasonlítás esetén a relációt adja meg.
  • Határérték: Érték, amivel a kiválasztott feltétel össze lesz hasonlítva a relációnak megfelelően.
  • Késleltetés: Amennyiben a feltétel teljesül, az ugrás csak akkor hajtódik végre, ha az itt megadott késleltetés letelik. Ha közben a feltétel megszűnik, akkor az időzítő újraindul.

Megjegyzés

A késleltetést tekintve van pár ugrási feltétel, amik speciálisan viselkednek: Az eltelt idő, és az időpont feltétel nem veszi figyelembe a késleltetés értékét.

Megjegyzés

A késleltetés feltétel gyakorlatilag nem is feltétel, az adott lépésbe kerülést követően, amint a késleltetési idő letelik, a kiválasztott lépésre ugrik a vezérlés.

Ugrási feltételek:

1. nincs: A feltétel inaktív.
2. késleltetés: Feltétel nélküli ugrás amint a késleltetési idő letelt.
3. óra: Minden nap adott óra, adott percében teljesül.
4. eltelt másodpercek: Ez a feltétel speciális. Minden lépés esetében tárolja a vezérlés, hogy mikor volt utoljára aktív. Amikor ez a lépés újra aktiválódik, tehát abban a pillanatban, amikor a vezérlés egy másik lépésből ebbe a lépésbe ugrik, egyetlen egyszer értelmezhető ez a feltétel, ugyanis utána az eltelt másodpercek értéke 0 lesz amíg ez a lépés aktív. Ezért sem lehet értelmezni rá a késleltetés paramétert. Önálló feltételként ezek miatt nem javasolt a használata, ugyanis a vezérlés egy adott lépésben ragadhat.
5. figyelmeztetés: A berendezés figyelmeztetés állapotba kerül.
6. hiba: A berendezés hibaállapotba kerül.
7. mérések: A négy beépített nyomástávadó, a be és kimenő oldali nyomástávadók által mért értékek különbsége vagy a puffer szintmérés valamelyike.

Mint a fenti képen is látszik, az online felület egyszerű módot kínál a lépéslista módosítására. Nyomja meg a lépés sorának elején látható ceruzát ábrázoló gombot. A sor színe pirosra vált és szerkeszthetővé válik. Akár több lépést is szerkeszthet egyidőben. A módosítás elfogadásához nyomja meg a pipát ábrázoló gombot, a módosítás elvetéséhez nyomja meg a piros X-et ábrázoló gombot! A módosítás elfogadásakor a módosítások azonnal kiküldésre kerülnek a tisztítóba.

Lépések beállításai:

• Vezérlő jel: Ez a mérési adat az ellenőrző jele a P-02 szivattyú vezérlőjének.
• Szelepek: Az egyes szelepek elvárt állapota az adott lépésben.
• P-00: A kútszivattyú elvárt állapota.
• P-01: A vegyszeradagoló szivattyú elvárt állapota.
• P-01 alapjel: A vegyszeradagoló szivattyú alapjele.
• P-02: A visszamosó/nyomásfokozó szivattyú elvárt állapota.
• P-02 fordulatszám alapjel: A visszamosó/nyomásfokozó szivattyú alapjele fix frekvencia üzemmódban.
• P-02 szabályozó alapjel: A visszamosó/nyomásfokozó szivattyú alapjele szabályozott üzemmódban.
• UV: Az UV fertőtlenítő elvárt állapota.

Megjegyzés

A P-01 vegyszeradagoló szivattyú alapjele abban az esetben, ha az arányos adagolás üzemmód aktív, ml/l mértékegységgel rendelkezik. Ilyenkor az FT-01 mennyiségmérő által mért pillanatnyi áramlási sebesség és az alapjel szorzataként adódik az adagolási sebesség.

Szabályozott üzemmód használata: ha például egy lépésben a szivattyú segítségével az áramlási sebességet szeretnénk szabályozni, akkor a vezérlő jel paraméterben az FT-01 áramlásmérőt kell megadni. Mivel ez a mérés viszonylag nagy holtidővel dolgozik, ezért a szabályozást lomhára kell állítani, tehát az általános paraméterek modulban a szabályozás arányos tag paramétert kezdetben 0.5-re, az integrálási idő paramétert 15 másodperce, a deriválási idő paramétert 0 másodpercre állítjuk. Ezeket a paramétereket a tesztelés során majd finomíthatjuk. Azzal, hogy a vezérlő jel paraméter értéke nem nincs, a vezérlés a frekvencia alapjel helyett a szabályozási alapjel paramétert fogja figyelembe venni.

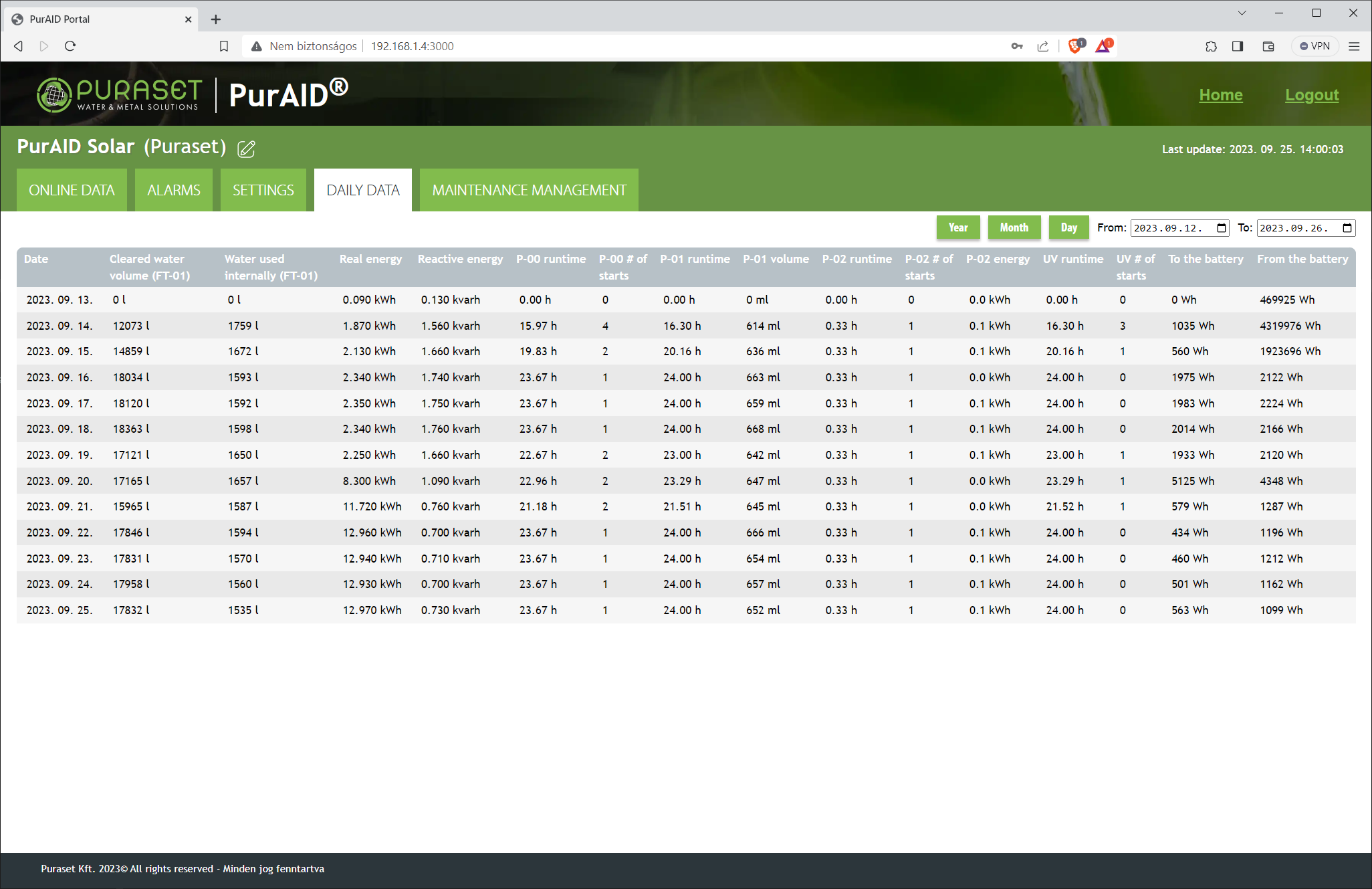

Napi adatok

A tisztítók minden nap éjfélkor elküldik a nap során összegzett mennyiségi értékeket, amik adatbázisban tárolódnak. Ezek az adatok érhetők el a Napi adatok oldalon. Az adatok egy táblázatban jelennek meg. A megjelenített adatok szűrésére a bal felső sarokban található kezelőszervek szolgálnak. Az itt található három gomb, év, hónap és nap, az adatok csoportosítására szolgálnak. Ha az év van kiválasztva, akkor az kapott adatok éves összege jelenik meg, ha a hónap, akkor havi összegek láthatóak. A -tól és -ig mezőkben adható meg a az intervallum, aminek adatai lekérdezésre kerülnek az adatbázisból.

A táblázat első oszlopa a tárolás időpontját tartalmazza, a többi oszlop egy-egy összegzett jellemző adatait tartalmazza. A tárolt adatok:

• Tisztított víz mennyisége: a tisztító által kiadott tisztított vízmennyiség.
• Belsőleg felhasznált vízmennyiség: az öblítésekre elhasznált vízmennyiség.
• Hatásos villamos fogyasztás: a hálózati multiméterből kiolvasott hatásos villamos fogyasztás adat.
• Meddő villamos fogyasztás: a hálózati multiméterből kiolvasott meddő villamos fogyasztás adat.
• P-00 üzemidő: kútszivattyú üzemidő.
• P-00 indulások: kútszivattyú indulások száma.
• P-01 üzemidő: vegyszeradagoló szivattyú üzemidő.
• P-01 mennyiség: vegyszeradagoló szivattyú által adagolt vegyszermennyiség.
• P-02 üzemidő: visszamosó szivattyú üzemidő.
• P-02 indulások: visszamosó szivattyú indulások száma.
• P-02 villamos fogyasztás: visszamosó szivattyú villamos fogyasztás.
• UV üzemidő: UV fertőtlenítő üzemidő.
• UV indulások: UV fertőtlenítő indulások száma.
• Akkumulátorba töltött: Napelemes táplálás esetén az akkumulátorba töltött energia mennyisége.
• Akkumulátorból kivett: Napelemes táplálás esetén az akkumulátorból kivett energia mennyisége.

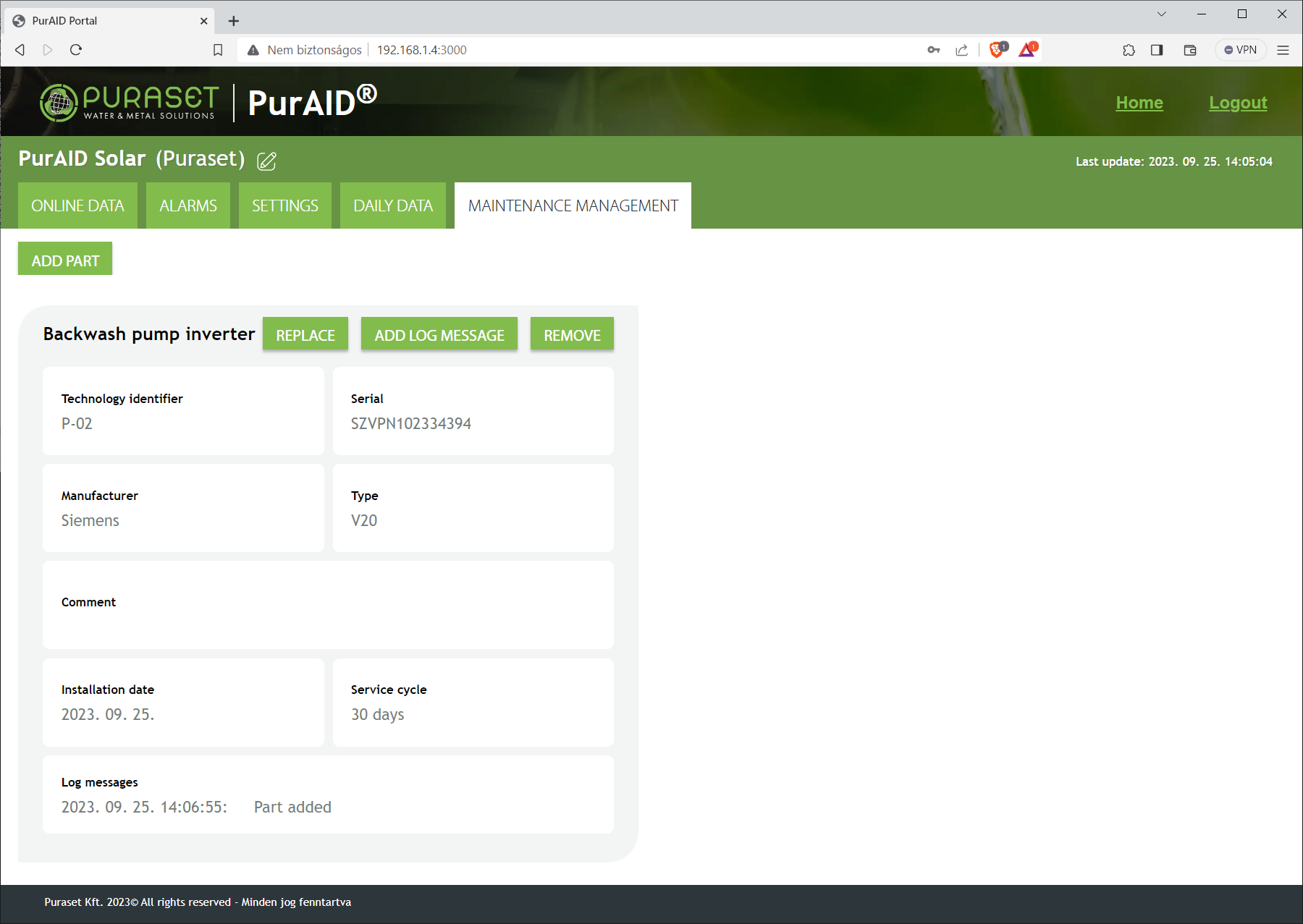

Karbantartás-menedzsment

A tisztítók alkatrészeinek szervizelési történetét regisztrálja ez az oldal. Az alkatrész hozzáadása gomb hatására megjelenő ablakot adatokkal feltöltve, új alkatrész adható az adatbázishoz. Az alkatrészek következő adatai rögzíthetők:

• Technológiai azonosító: az alkatrész a technológiai folyamatban azonosító jel.
• Sorozatszám: az alkatrész gyártója által megadott sorozatszám.
• Gyártó: az alkatrész gyártója.
• Típus: az gyártói típusmegnevezés.
• Comment: tetszőleges megjegyzés.
• Beépítés időpontja: az alkatrész első beszerelésének időpontja, technikailag ez az első összeszerelés időpontja.
• Szervizelési intervallum: elvárt szervizelési gyakoriság.
• Napló: az alkatrész szervizelési története.

Az alkatrészek a moduljuk címsorában megjelenő gombokkal kezelhetők. A cserél gomb segítségével jelezhető, hogy az alkatrész cserélve lett. Meg kell adni az új sorozatszámot és a naplóba bekerül a csere ténye, valamint, a korábbi és az új sorozatszám. A típus ilyenkor nem módosítható, ugyanis a legtöbb alkatrész szorosan illeszkedik a vezérlési logikába és nem váltható ki az alapszoftver módosítása nélkül. A naplóüzenet hozzáadása gombbal megjegyzés fűzhető a naplóhoz, például egy csere okának kifejtése, vagy egy javítás tényének rögzítése. A töröl gombbal eltávolítható az alkatrész. Erre akkor lehet szükség, ha mégis szükség van a kiváltásra és más gyártó terméke, vagy más típus kerül beépítésre. Mivel hozzáadás után az alkatrészek főbb adatai nem változtathatók meg, így abban az esetben is szükség lehet a törlésre, ha hibás adatok szerepelnek a rendszerben.
